CE-Kennzeichnung: Ja

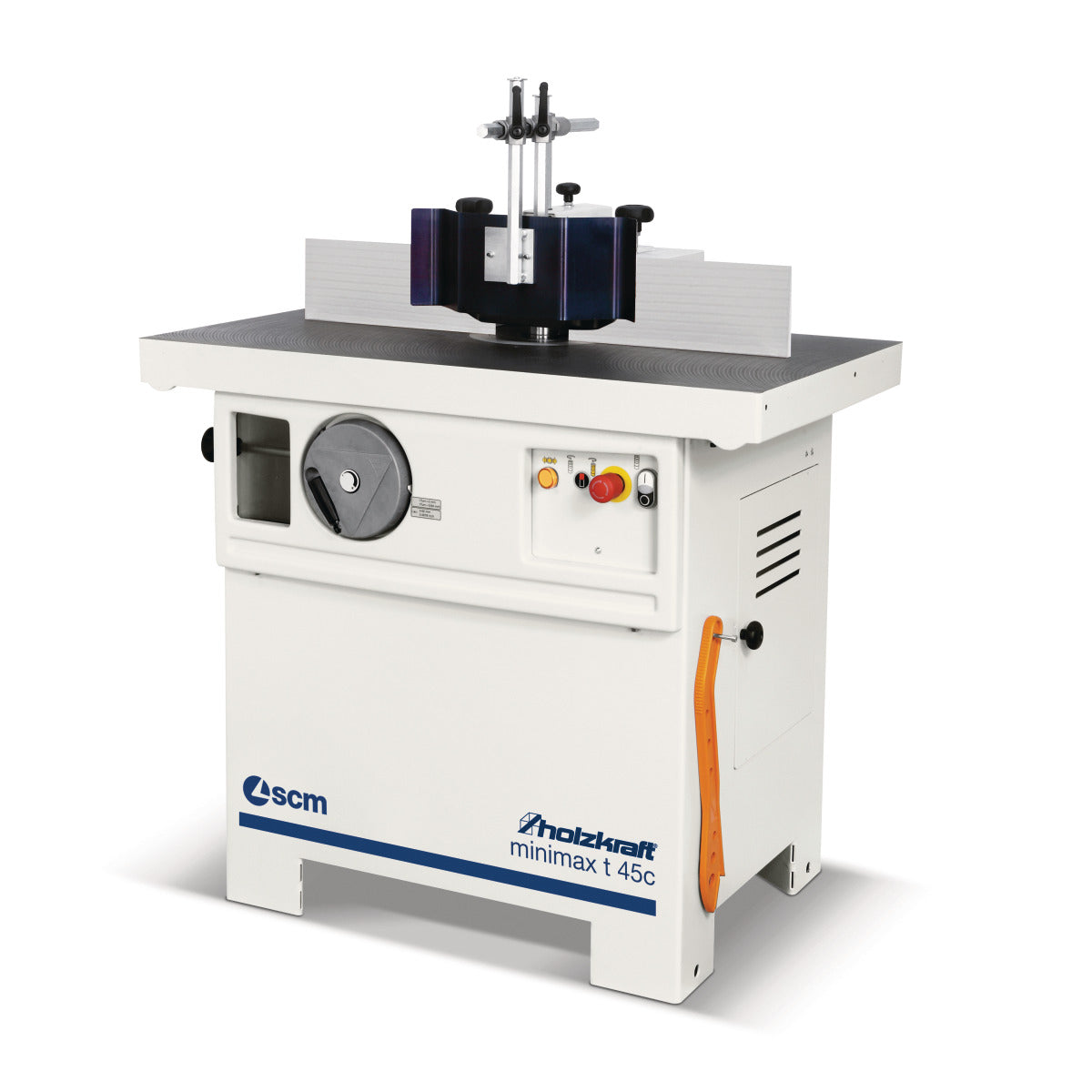

Eine kleine aber feine Profimaschine für anspruchsvolle Aufgaben in Ihrer Werkstatt.
- Stabile Stahl-Graugusskonstruktion
- Mit starrer Frässpindel
- 3 Spindeldrehzahlen 3500 bis 10000 min¯¹
- Frässpindel mit Rechts-Linkslauf
- Groß dimensioniertes Fräsaggregat aus Grauguss, direkt am Tisch befestigt
- Mit Absaughaube unter dem Arbeitstisch für eine bessere Absaugung
- Solider und präziser Graugusstisch
- Schneller und problemloser Geschwindigkeitswechsel
- Leistungstarker Motor mit 5,0 kW
- Serienmäßige Bogenfrässchutzhaube
- Qualität Made in Italy
Ausstattungsdetails

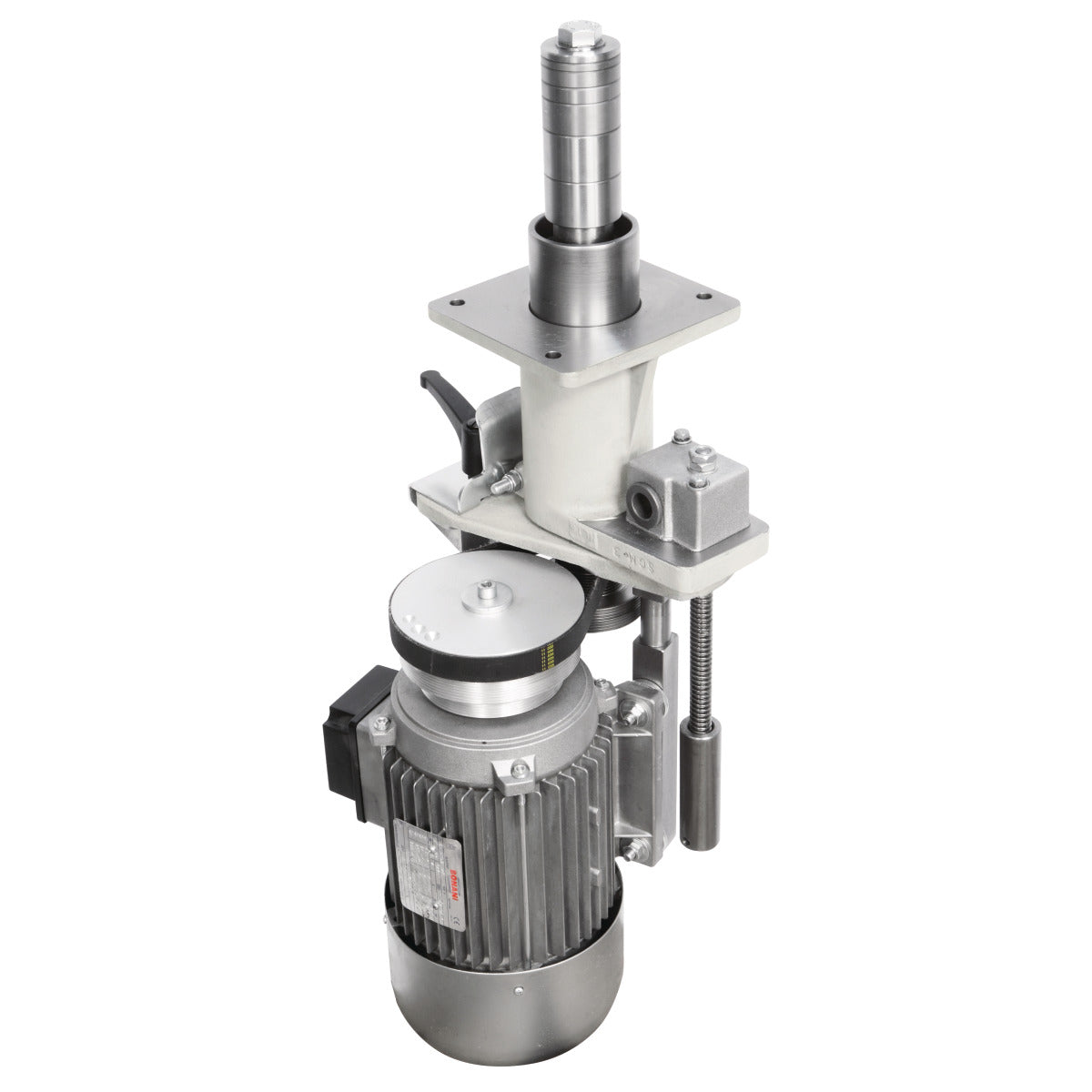

Grauguss-Fräsaggregat
- Direkt am Frästisch befestigt
- Frässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringstmögliche Lagerbelastung und höchstmögliche Lebensdauer
- 3 Fräsgeschwindigkeiten von 3500 bis 10000 min¯¹
Leistungsstarke Motoren
- mit leistungsstarkem Drehstrom-Motor ausgestattet

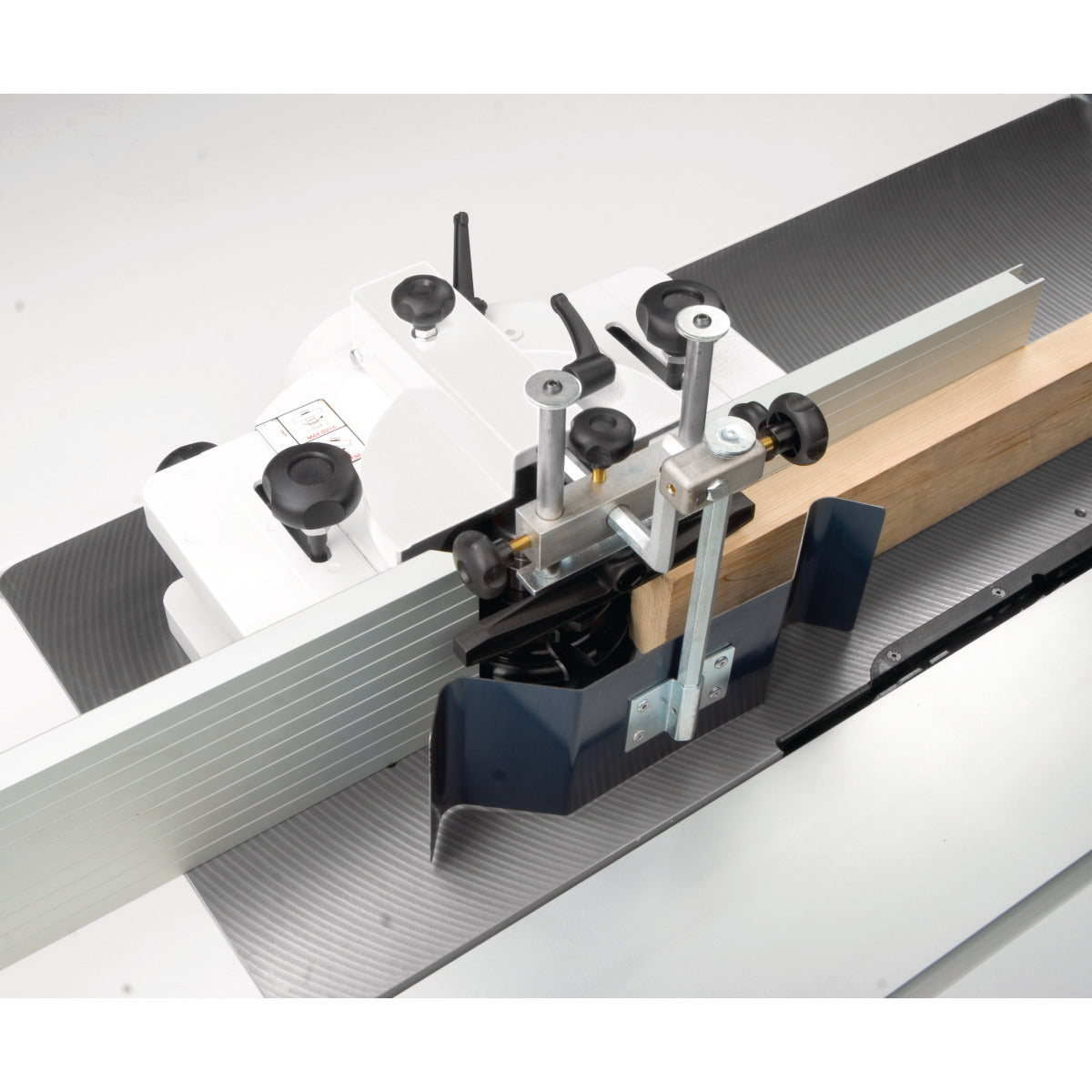

Frässschutz
- Der Standard-Frässchutz ist für maximale Sicherheit serienmäßig mit einer höhenverstellbaren Führungsschiene und Schutzblech ausgestattet.

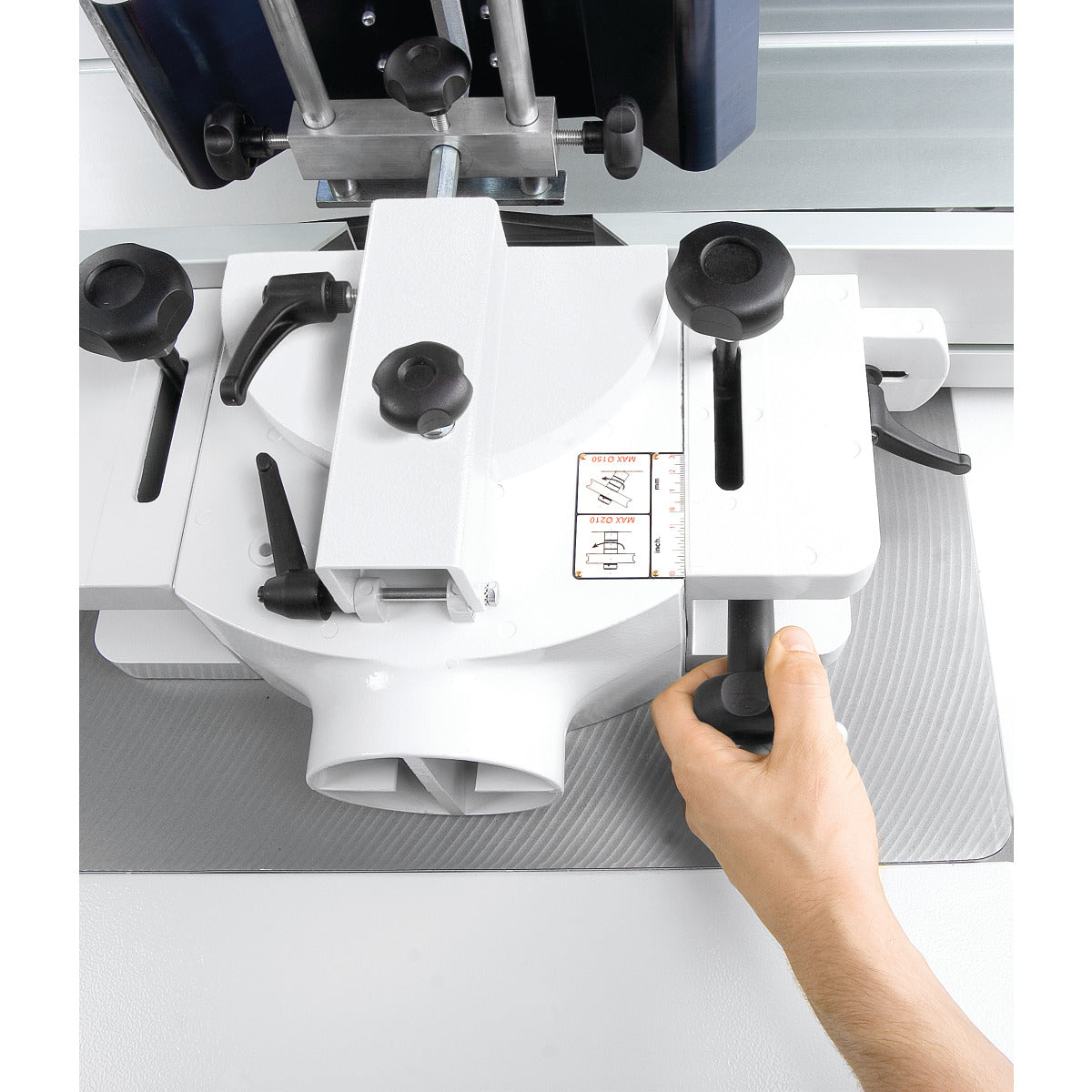

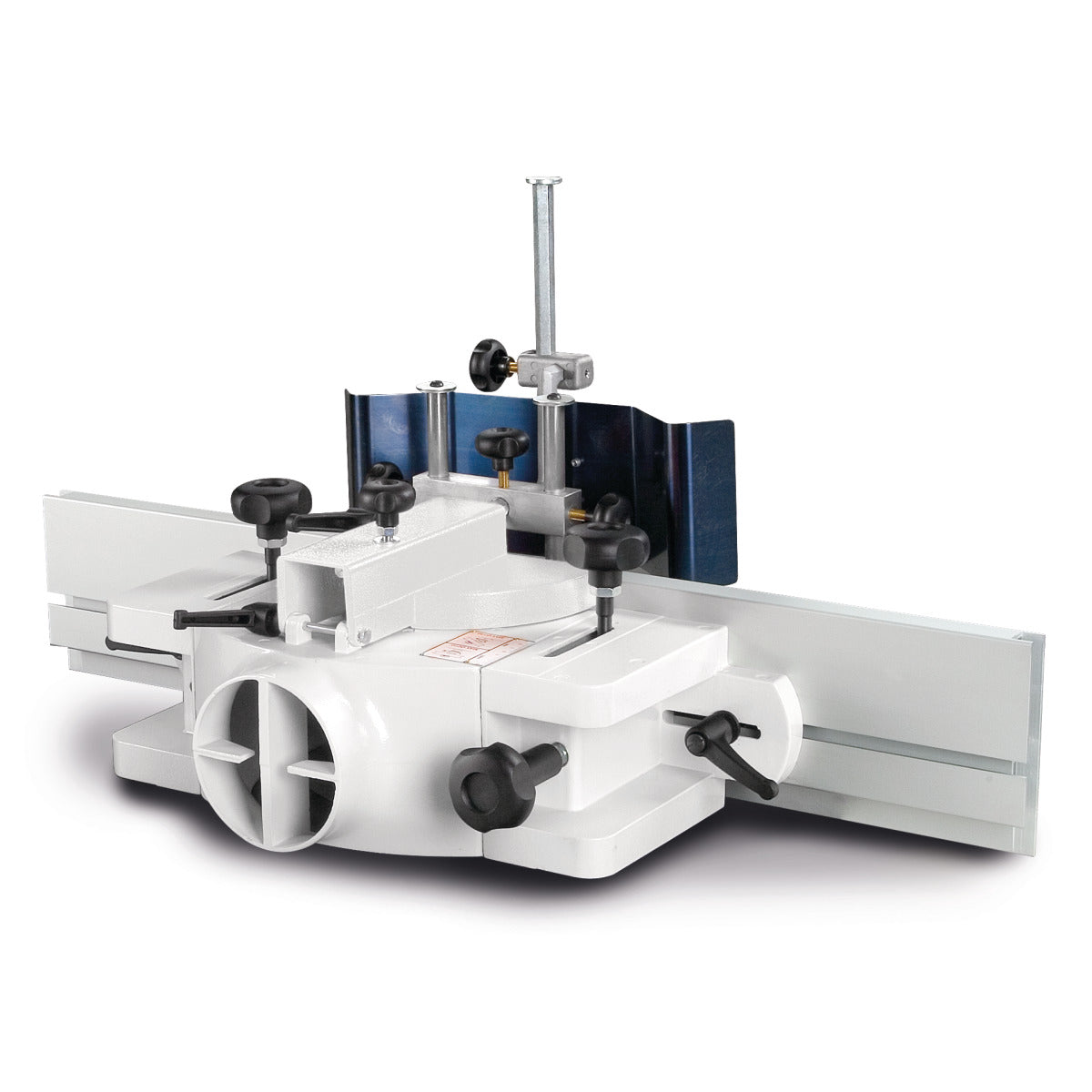

Fräsanschlag
- Exakter Fräsanschlag mit einer Schnellverstellung und einer Feineinstellung mit Skala an der Anschlagbacke
- Der integrierte Absauganschluss sorgt für freie Sicht

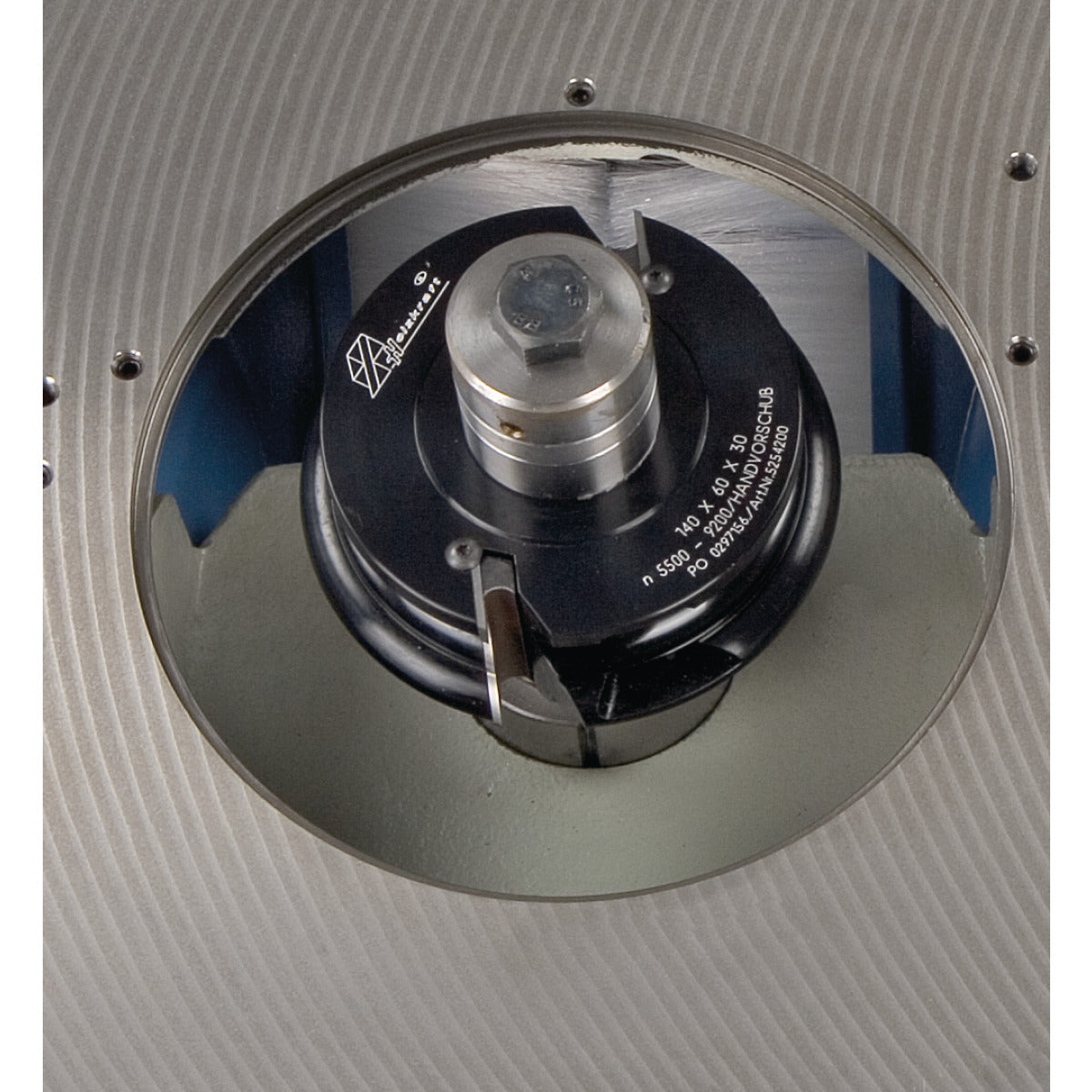

Frästischöffnung
- Eine große Frästischöffnung ermöglicht auch den Einsatz von größeren Abplattfräsern und Zapfenschneid- und Schlitzwerkzeugen über und unter dem Tisch

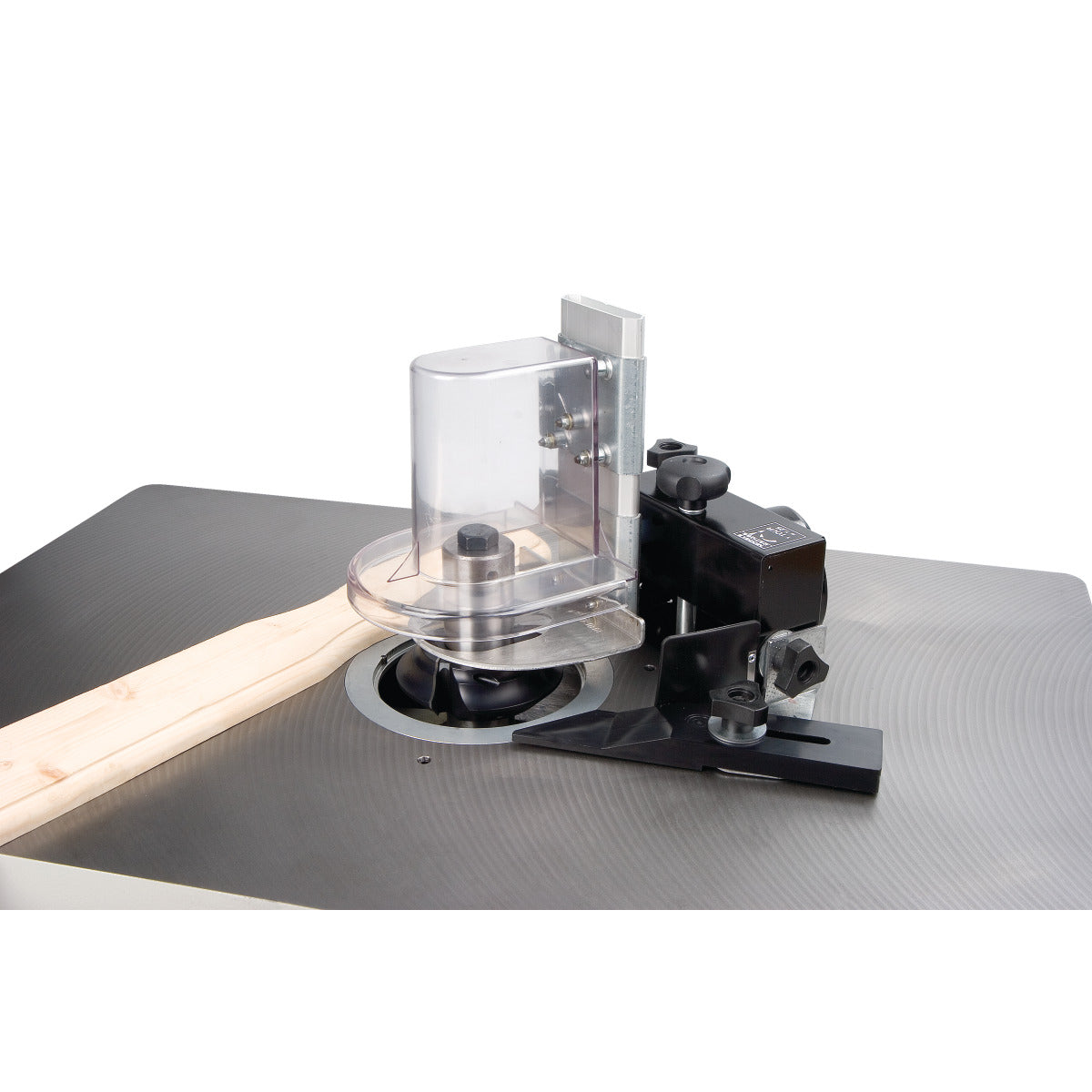

Bogenfrässchutzhaube
- Serienmäßig im Lieferumfang enthalten
Wendeanschlagbacken
- vielseitig integrierbarer Anschlag zum Überbrücken der Werkzeuglücke
- ermöglicht sicheres Arbeiten auch mit schmalen Werkstücken
Lieferumfang
- Bogenfrässchutzhaube
- Aluminium-Anschlagbacken
Zubehör (separat erhältlich)
HOLZKRAFT-Sicherheits-Systemanschlagbacken, verstellbar
- Optimaler Schutz auf jeder Tischfräse, individuell einstellbar auf die jeweilige Aufgabe
- Universelle Grundelemente zur Aufnahme von AIGNER-Sicherheits- und Arbeitsvorrichtungen
- Schnell einstellbar durch gleichzeitige Klemmung aller einzeln verschiebbaren Stäbe
- Aus hochwertigem Aluminium
- Universal einsetzbar auf allen HOLZKRAFT Tischfräsmaschinen
- Erhältlich in 500mm und 650mm
Tischverlängerung
- Für je eine Seite
Zubehörwagen minimax ease
Technische Daten
Abmessungen und Gewichte |
|
Gewicht (Netto) ca. | 240kg |
Anschluss Absaugung |
|
Absaugstutzendurchmesser | 2 x 120mm |
Arbeitstisch |
|
Arbeitstischlänge | 1000mm |
Arbeitstischbreite | 575mm |
Tischhöhe | 900mm |
Aufstellinformationen |
|
Platzbedarf Länge | 1945mm |
Platzbedarf Breite/Tiefe | 920mm |
Erläuterung Platzbedarf |
Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
|
Maschinenkörper Länge | 1000mm |
Maschinenkörper Breite/Tiefe | 575mm |
Arbeitsbereich Länge | 1600mm |
Arbeitsbereich Breite/Tiefe | 1600mm |
Erläuterung Arbeitsbereich |
Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
|
Elektrische Daten |
|
Anschlussspannung | 400V |
Netzfrequenz | 50Hz |
Leistung Antriebsmotor | 5,0kW |
Frässpindel |
|
Nutzlänge der Spindel | 100mm |
Spindelüberstand max. über Tisch | 130mm |
Spindeldrehzahl(en) |
3500/7000/10000min¯¹
|
Spindeldorndurchmesser | 30mm |
Fräswerkzeugdurchmesser max. |
|
Werkzeugdurchmesser max. absenkbar | 180mm |
Werkzeugdurchmesser max. Profilfräsen | 210mm |
